Reservorio apoyado de hormigón armado

El reto

Qué había que resolver

Un reservorio no se diseña por resistencia, se diseña por estanqueidad: con las cuantías habituales del ACI 318 la pared cumple de sobra y aun así fisura y filtra. Y hay una coacción de fondo: la pared arranca empotrada en la losa de fondo, de modo que la retracción del hormigón y el gradiente térmico no se resuelven en tracción anular limpia, sino en fisuras verticales repartidas por todo el perímetro. Una fisura de retracción atraviesa el espesor completo, que es justo por donde se pierde el agua.

La solución

Lo que hicimos

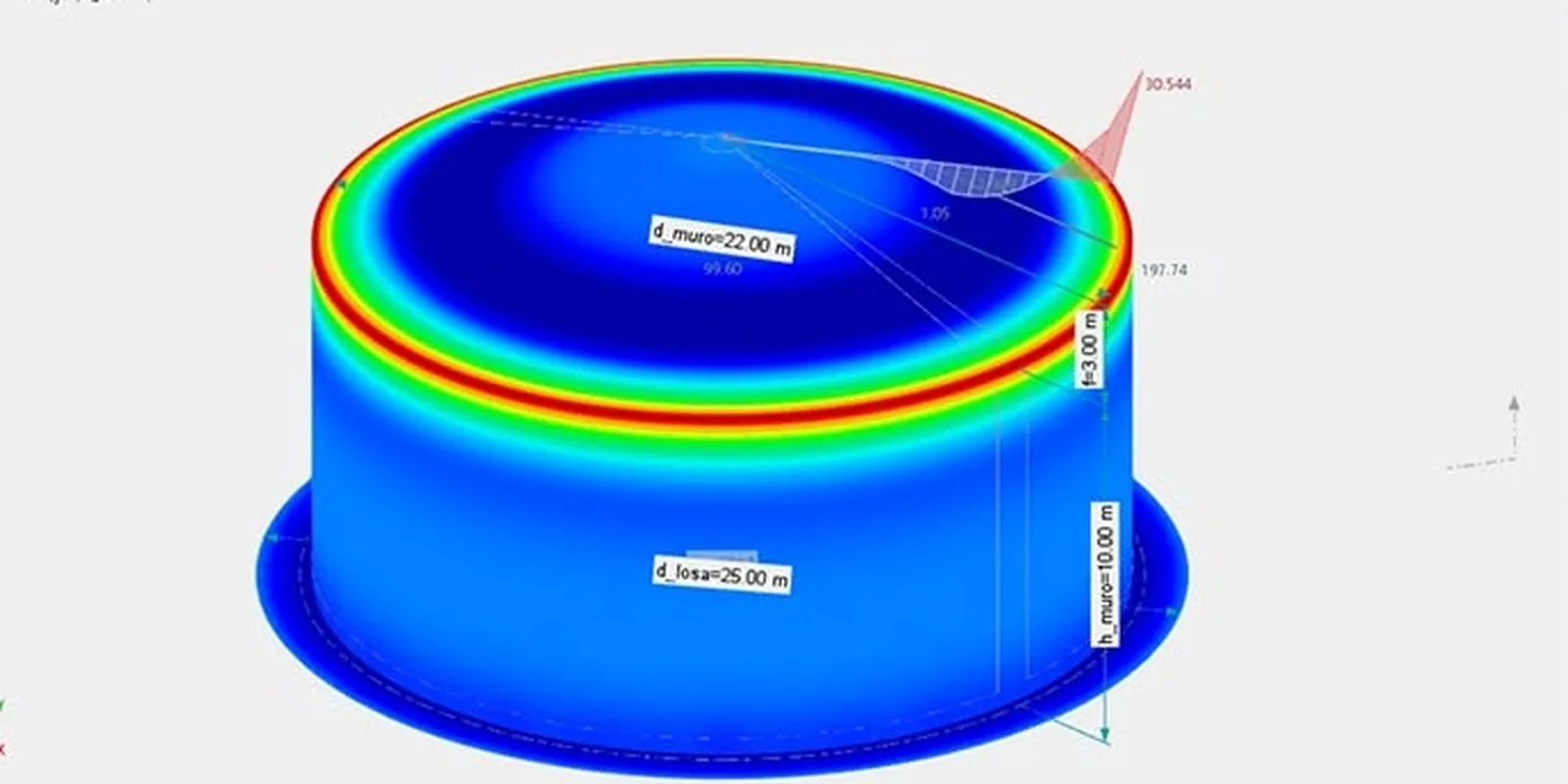

El depósito se diseñó con ACI 350, que mayora las solicitaciones con factores de durabilidad sanitaria y cuya verificación determinante no es la de resistencia sino la del ancho de fisura, con la armadura repartida en dos caras. La pared, la losa de fondo y la cúpula se modelaron en RFEM 6 como un único modelo de láminas de elementos finitos: en un tanque circular el punto delicado es la transición entre la flexión del arranque, donde la losa coarta el movimiento radial, y la tracción anular de la zona media, y esa transición solo aparece si las tres piezas se calculan juntas. La distribución de tensiones principales del modelo es la que ordena dónde cambia la armadura y dónde no.

El resultado

Qué se consiguió

Un depósito dimensionado por fisuración y no por agotamiento, con la pared, el fondo y la cúpula verificados sobre el mismo modelo. Eso cuesta más hormigón y más armadura que la que pediría la resistencia; en una estructura que contiene agua, eso no es sobredimensionar: es lo que la hace servir para lo que se construyó.

Entregables

Lo que recibió el cliente

• ✓Memoria de cálculo con verificación de ancho de fisura
• ✓Modelo de láminas de pared, losa de fondo y cúpula en RFEM 6
• ✓Planos de armado
