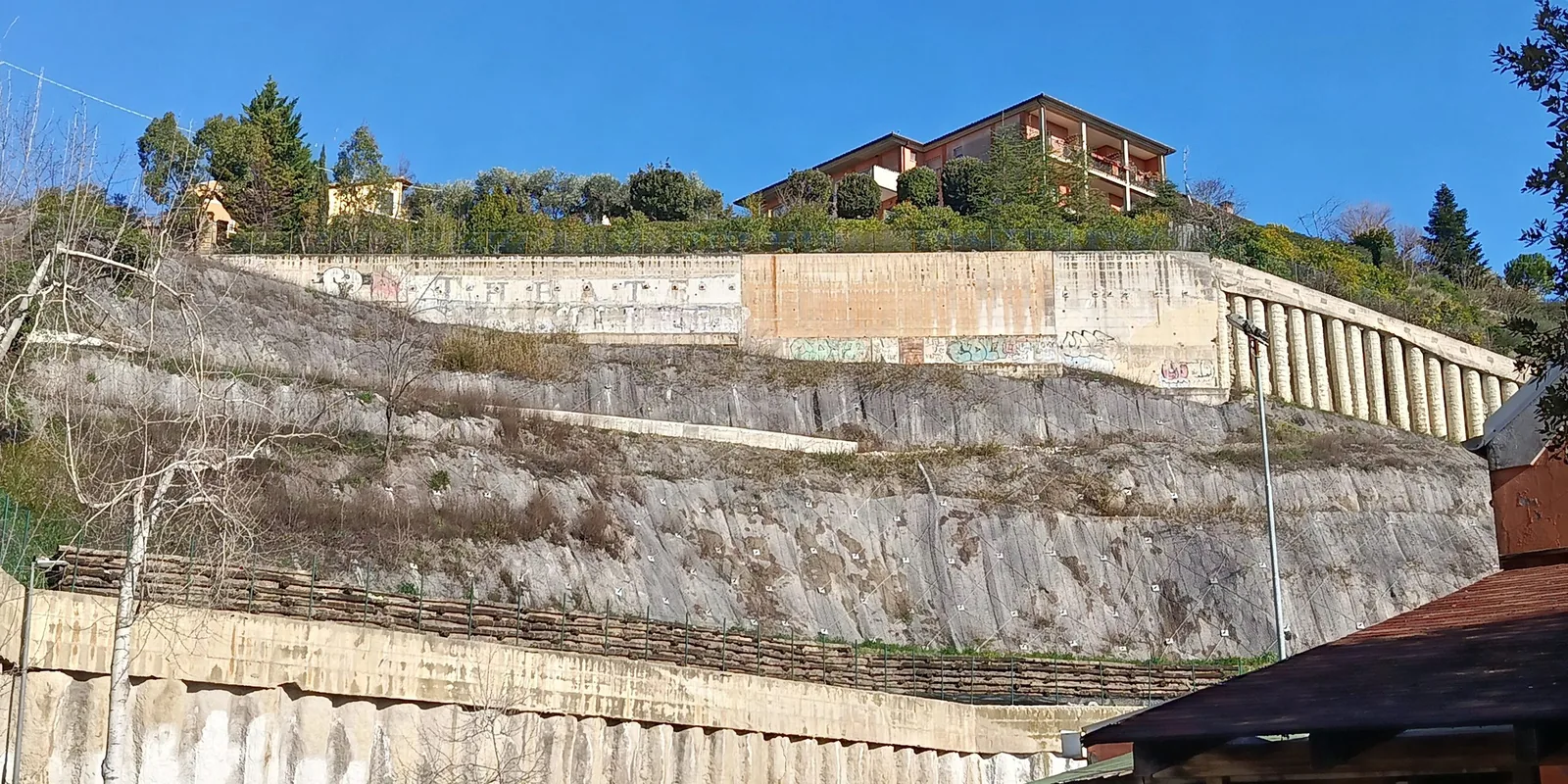

Estabilización de ladera urbana y muros de contención

El reto

Qué había que resolver

El encargo llegó redactado como «proyecto de muros de contención», y mirar el terreno cambió el problema. En una ladera urbana con agua en el subsuelo, la superficie de falla potencial pasa por debajo de la cota de fundación de los muros: un muro no corrige eso, porque si la ladera se mueve el muro se mueve con ella. Y hay un segundo frente por debajo: las zapatas apoyan en ese mismo terreno, saturado buena parte del año y a pocos metros de la cara del talud, justo donde la capacidad admisible cae por los factores de reducción por proximidad. Proyectar primero los muros habría costado caro sin resolver el problema de fondo.

La solución

Lo que hicimos

Se invirtió el orden: primero el agua, después el hormigón. La estabilidad global de la ladera se analizó con GEO5, en su módulo de estabilidad de taludes, porque esa es la comprobación que decide si tiene sentido poner un muro: si la superficie de falla pasa por debajo de la zapata, no lo tiene. Con ese análisis delante se proyectó un drenaje profundo que deprime el nivel freático antes de colocar un solo muro; con el terreno drenado, el empuje de cálculo baja y la hipótesis con la que se dimensiona el muro se sostiene a lo largo del año y no solo en estiaje. Solo entonces se definieron las ocho secciones tipo, según altura y pendiente del terreno: las seis en voladizo —el grueso del trazado— se calcularon con ABUTTRON, nuestra propia aplicación de muros en voladizo según AASHTO LRFD, optimizando sección por sección en lugar de aplicar una envolvente conservadora a los 600 m; las dos con contrafuertes, que por altura quedan fuera del alcance de la herramienta, se resolvieron aparte. El drenaje no es aquí un accesorio: es lo que mantiene válida la hipótesis de empuje con la que se dimensionó el muro, y por eso se proyecta y se computa como parte de la estructura.

El resultado

Qué se consiguió

600 m de muro con alturas de 3 a 12 m resueltos con ocho secciones tipo en lugar de una envolvente única para todo el trazado, y una ladera cuya estabilidad no descansa en el muro sino en el drenaje que va por debajo. Las dos cosas se proyectaron juntas, que es la única forma de que la hipótesis de cálculo siga siendo cierta cuando llueve.

Entregables

Lo que recibió el cliente

• ✓Proyecto de drenaje profundo de la ladera
• ✓Memoria de cálculo de las 8 secciones tipo de muro
• ✓Planos de armado y de drenaje
